Daş ýykyjy
Ulanyş meýdany: Iýmitlendirmek → ezmek (başlangyç / ikinji derejeli) → Ekran / aýlanyş → inguwmak / geçirmek
RFQ girişleri: Maddy ýagdaý (abraziwlik / çyglylyk / palçyk), Iň ýokary iýmit ululygy, Maksat kuwwaty (t / sag), Maksat derejesi / mesh, Güýç standarty, Sahypanyň yzy
Esasy enjamlar: Wibrasiýa iýmitlendiriji, agyr çekiç döwüji, eňek döwüjisi (PE), täsir ediji,
YK titreýän ekran, deprek elek, spiral ýuwujy, ýokary - Netijeli çäge ýuwujy, çelek lifti
Umumy barlag nokatlary: Iýmit çäkleri, Açyş / mesh aralygy, Potensial zolagy, Motor güýji (kWt), Ölçegler / agram, Geýim bölekleri we ätiýaçlyk çäkleri
Eltip beriş bukjasy: Enjamlaryň sanawy, Gaplaýyş sanawy, Gollanmalar / bölekleriň sanawy, Barlag ýazgylary (zerur bolsa)
Daş ýykyjylar senagat - ululykdaky maşynlar bolup, uly daşlary, daşlary, magdany we sökmek betonyny umumy önümçilik, gaýtadan işlemek we magdan iýmitini taýýarlamak üçin ulanylýan ululyklara bölýär. Materiallara we nyşana çykarylyşyna baglylykda, esasan, gysyjy ezmek (eňek, konus ýa-da gyraty ezmek) ýa-da täsiri ezmek (şekillendirmek we ikinji derejeli peseltmek) arkaly ululygyny azaldýarlar. Daş gaýalary stasionar, göçme ýa-da ykjam enjamlar hökmünde üpjün edilýär, bu belli bir zawodda ýa-da gönüden-göni - saýtynda gaýtadan işlemäge mümkinçilik berýär, ýük daşamagy azaldýar, önümiň derejesini gözegçilikde saklaýar we iş ýerleriniň netijeliligini ýokarlandyrýar.
Iýmit ululygyňyzy, maksatlaýyn derejäňizi, tph talapyňyzy we sahypaňyzyň göçme / ykjam enjamlara mätäçdigini bize iberiň. Eksport ibermek üçin anyk netijeler we resminamalar bilen çykyş we gurnama çäklendirmelerine laýyk gelýän konfigurasiýany maslahat bereris.
Daşlary döwmek prosesi we RFQ barlag sanawy
Satmak üçin gaýa döwüjini diňe katalog kuwwaty däl-de, ölçenip bolýan RFQ girişleri bilen deňeşdirmeli. Hakyky taslamalarda, abraziw iýmit, çyzgy / çekiçiň çäkleri we {{1} up ätiýaçlyk ätiýaçlyklary kesgitlenmese, könelişen çykdajylary çalt ýokarlandyryp biler. Palçykdan ýa-da ýelmeşýän iýmitde, gözden geçirmek kör bolup biler we gaýtadan aýlanyş ýokarlanýar, şonuň üçin jerime maksat we suw / suw bilen işlemek meýilnamasyna garşy - derini ýuwmak we ýuwmak çäkleri tassyklanmalydyr.
PO-dan öň şu kabul ediş nokatlaryny tassyklaň:
- Bahalandyryldykuwwatlyk zolagygörkezilen iýmit şertinde we sazlamasynda
- Iň ýokary iýmit ululygyçäklendirmek we zerur - barlagy
- Maksatlaýyn derejewe zynjyryň açyk ýa-da ýapykdygyna (gaýtadan aýlanyş)
- Kuwwat standarty(kWt, naprýa / eniýe / ýygylyk, başlangyç usuly)
- Gurnama konweri(aýak yzy, arassalamak, göteriş nokatlary)
- - bölek meýdany + başla {{2} up ätiýaçlyk şaýlaryny geýiň, goşmaça adyň / gaplaýyş sanawynyň yzygiderliligi

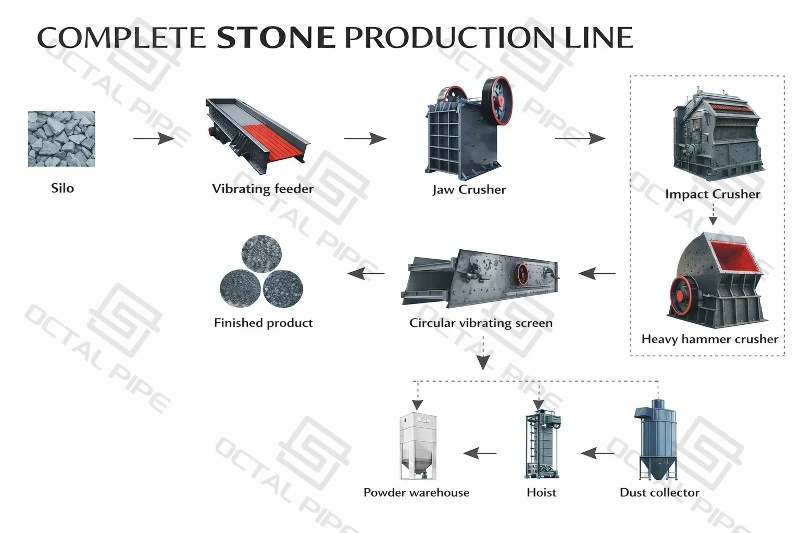

Daş ýykyjy nähili işleýär?
Adaty karýerde ýa-da magdan känindegaýa döwüji maşynbarlag we geçiriş ulgamynyň ýokarky akymynda ýerleşýär. Onuň roly, ekranyň netijeliligine, kemeriň ýüklenmegine we aşaky akymyň - sarp edilişine gönüden-göni täsir edýän bölejikleriň ululygyna gözegçilik etmekdir.
| Tapgyr (ýapyk aýlaw) | Näme bolýar | Tassyklamaly zatlaryňyz (Satyn almalar / kabul etmek) |
|---|---|---|
| 1.Iýmit dolandyryşy (Öndürijiniň öňünde) | Iýmitlendiriji, çişirmekden, köprüden we deňsiz eşiklerden gaça durmak üçin döwüjä durnukly tizlik bilen material berýär. | Material görnüşi, çyglylyk / palçyk, iň uly bölek ululygy; saýt şertleri üçin durnukly iýmit talaplary (esasanam göçme / ykjam). |
| 2. Esasy ezmek (Ony "gaýtadan işlediň") | Eňek döwüjisi uly iýmitleri aşaky basgançaklar üçin durnukly ululyga azaltmak üçin gysyş ulanýar. | Eňegiň açylmagy vs iň uly iýmit ululygy; indiki tapgyra gönükdirilen maksat; köpri töwekgelçiligi; - bölek meýilnamasyny geýiň. |
| 3.Ikinji / Üçünji ezmek (Ony "duzly" ediň) | Azaltmak, şekillendirmek we geýmek bahasy esasynda döwüjiniň görnüşini saýlaň. | Saýlamak gatylyga / abraziwlige, maksat derejesine, geýim bahasyna, iş wagtyna baglydyr. |
| 3a. Täsir / Hammer ezmek | Täsirleri azaltmak + şekillendirmek; laýyk materiallary çalt azaltmak. | Maddy taýdan laýyklyk; bölekleri geýmek (çekiçler / çyzyklar); iýmleri gaýtadan işlemek üçin hapalanma strategiýasy. |
| 3b. Konus döwmek | Gysyş ikinji / üçünji; gaty gaýada durnukly çykyş. | Liner tertibi; gaýtadan işlemek ýüki; durnukly kuwwat talaplary. |
| 3c. Dik şahany döwmek (VSI - görnüşi) | Gum şekilli + gözegçilik edilýän jerimeler; köplenç 0-5 mm öndürilen gum üçin ulanylýar. | Gerekli bölejik görnüşi; jerime gözegçiligi; barlamak / ýuwmak integrasiýasy. |
| 4.Ekranyň aýlanyşygy (Jemleýji ululygy şu ýerde çözülýär) | Ekranlar - ululykdaky önüme bölünýär; gaýtadan işlemek gulplama gutarnykly dereje. | Ekranyň palubasynyň ululygy; maksatly önüm ululyklary; aýlanyş gatnaşygy; - ezmekden we kuwwat ýitirmekden gaça duruň. |
| 5.Hinguwmak (islege görä) | Arassaçylyk ýa-da tertipleşdiriş egrisi zerur bolanda palçyk / jerimeleri aýyrýar. | Jerimeleriň çägi, suwuň elýeterliligi, dikeldiş / suwarmak meýilnamasy, boşatma talaplary. |
| Göçme / ykjam vs stasionar bellik | Ipleörelge birmeňzeş; göçme / ykjam has üýtgeýän iýmit we has berk aýak yzy bilen ýüzbe-ýüz bolýar. | Ulag bukjasy, gurnama wagty, sahypanyň güýji, aýlaw dizaýny, {{0} up ätiýaçlyk şaýlaryny başlaň. |
| Kabul ediş girişleri (RFQ barlag sanawy) | Zynjyryň getirilişi ýaly işleýändigini ýa-da ýokdugyny kesgitleýär. | Material + maksimum iýmit + maksatlaýyn dereje + tph + düzüliş + barlag / ýuwmagyň çäkleri. |
Deňeşdirýän bolsaňyzsatmak üçin gaýa döwüjiler, iş girişlerini - materialy, iň uly iýmit ululygy, maksatly önümler we zerur kuwwat (t / sag) gulplamak bilen başlaň. Bular başlangyç hökmünde eňek döwüjiniň, ikinji derejeli peseltmek üçin täsir / çekiç / konus tapgyrynyň we gutarnykly bahalandyrmany gözegçilikde saklamak üçin ýapyk - zynjyryň gerekdigini ýa-da ýokdugyny kesgitleýär.

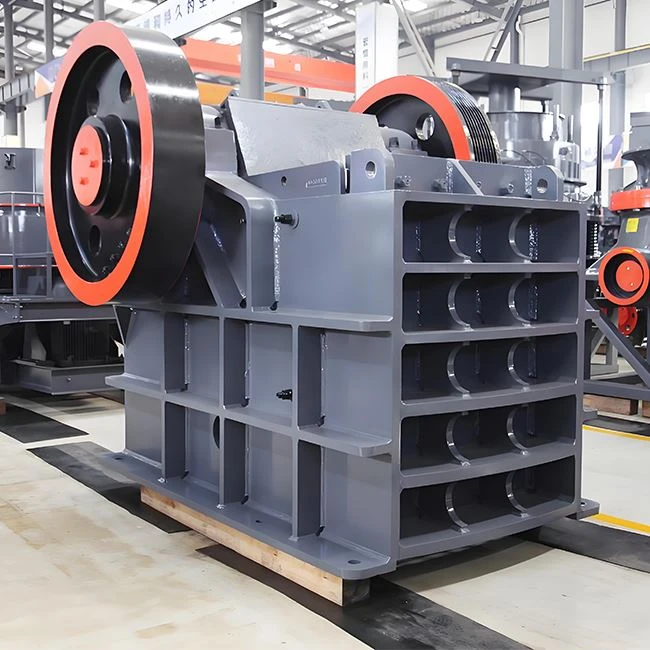

Eňek Crusher PE seriýasy
PE seriýaly eňek döwüjiler has uly iýmit açylmagy we durnukly geçiriş zerur bolan esasy ezmek üçin giňden ulanylýar. Satyn alyjylara {{1} oting sitata we konfigurasiýa üýtgemelerinden gaça durmak üçin,Oktal turbaPE eňek döwüjini saýlamagy ölçenip boljak RFQ barlag nokatlaryna deňleşdirýär: iýmitiň açylyş ululygy, iýmitiň iň uly ululygy, çykaryş aralygy, kuwwat zolagy, oturdylan kuwwat we gurnama konweri (umumy ölçeg we agram).
Çyzyk dizaýnynda, eňek döwüjisi adatça öň {{0} end ahyrky kuwwatyny kesgitleýär. Eger eňek iýmitlendiriji / hopper ýüklemek bilen deňeşdirilende pes bolsa, bu päsgelçilik bolýar; artykmaç bolsa, aşaky basgançaklar geçirijini siňdirip bilmese, taýýar önümi gowulaşdyrmazdan CAPEX ýokarlanýar. Satyn almalary tassyklamak üçin eňek döwüjini "esasy giriş labyry" hökmünde görüň we çyzygyň deňagramly we kabul edilmegi üçin - taýýar bolmagy üçin indiki tapgyra (täsir ediji ýa-da barlag) gabat gelýändigini tassyklaň.
Eňek döwüjilerDurnukly geçirijilik we uly azalma gatnaşygy zerur bolan gödek ezmek üçin giňden ulanylýar. Adaty aýratynlyklar şulary öz içine alýar:
- Uly azalma gatnaşygytäsirli gödek ezmek we çyzygyň öň tarapynda az basgançaklar üçin.
- Throughokary geçirijilikesasy ezmek borjy üçin yzygiderli işlemek bilen.
- Has birmeňzeş akym ululygy, aşaky akymyň has gowy barlanmagyny we ikinji derejeli ezilmegini goldaýar.
- Pleönekeý gurluşamaly dizaýn bilen, gurnamagy we - saýt hyzmatyny aňsatlaşdyrýar.
- Amatly hyzmat, çylşyrymly proseduralar bolmazdan barlanyp we çalşyp boljak köýnek bölekleri bilen.
- Has pes amal bahasygönüden-göni mehanika bilen dolandyrylýar we tehniki hyzmatyň çylşyrymlylygy azalýar.
- Maddy güýç araçägi:bilen materiallar üçin amatly320 MPa çenli gysyjy güýç(gutarnykly saýlamak üçin material görnüşi we abraziwligi bilen tassyklaň).
Güýçleri:güýçli gödek ezmek ukyby we giň ulanylyş aralygy.
Pikirler:önümiň görnüşi adatça gutarnykly däl; köplenç ikinji derejeli goşmaça barlag gerek.
Esasy RFQ maglumat nokatlary:iýmitiň açylmagy (mm), iň ýokary iýmit (mm), çykaryş aralygy (mm), kuwwat (t / sag), eksantrik tizlik (r / min), güýç (kW), agram (t), umumy ölçeg (mm).
| Model | Iýmitiň açylmagy (mm) |
Iň ýokary iýmit (mm) |
Akdyrmak (mm) |
Potensial (t/h) |
Eksentrik tizlik (r / min) |
Kuwwat (kWt) |
Agram (t) |
Umumy ölçeg (L × W × H) (mm) |
|---|---|---|---|---|---|---|---|---|
| PE-150 × 250 | 150×250 | 125 | 10–40 | 1–3 | 250 | 5.5 | 0.8 | 720×660×850 |
| PE-200 × 300 | 200×300 | 180 | 15–50 | 2–6 | 260 | 7.5 | 1.2 | 910×750×990 |
| PE-200 × 350 | 200×350 | 180 | 18–70 | 3–10 | 260 | 11 | 1.5 | 1000×870×990 |
| PE-250 × 400 | 250×400 | 210 | 20–60 | 5–20 | 300 | 18.5 | 2.8 | 1300×1090×1270 |
| PE-400 × 600 | 400×600 | 340 | 40–100 | 16–60 | 275 | 30 | 7 | 1730×1730×1630 |
| PE-500 × 750 | 500×750 | 425 | 50–100 | 40–110 | 275 | 55 | 12 | 1980×2080×1870 |
| PE-600 × 900 | 600×900 | 500 | 65–160 | 50–180 | 250 | 75 | 17 | 2190×2206×2300 |
| PE-750 × 1060 | 750×1060 | 630 | 80–140 | 110–320 | 250 | 90 | 29 | 2660×2430×2800 |
| PE-900 × 1200 | 900×1200 | 750 | 95–165 | 220–450 | 200 | 110 | 52 | 3380×2870×3330 |
| PE-1000 × 1200 | 1000×1200 | 850 | 195–265 | 315–500 | 200 | 110 | 55 | 3480×2876×3330 |
| PE-1200 × 1300 | 1200×1300 | 1000 | 180–330 | 400–650 | 220 | 200 | 62 | 4539×2984×3959 |
| PE-1200 × 1500 | 1200×1500 | 1020 | 150–350 | 400–800 | 180 | 250 | 80 | 4200×3300×3500 |
| PE-1500 × 1800 | 1500×1800 | 1200 | 220–350 | 450–1000 | 180 | 280 | 122 | 5160×3660×4248 |
Wibrasiýa beriji
Wibrasiýa edýän iýmitlendiriji, çig maldan dolandyrylýan nyrhda esasy döwüjä çenli çig daş. Satyn almalar üçin, saýlama esasan çukuryň ululygy (hopper / ýükleýjä gabat gelmek), iýmit bölejikleriniň ululygy we esasy döwüjini durnuksyz saklamak üçin zerur bolan kuwwat zolagy bilen dolandyrylýar.
Adaty bir setirde, bu enjam iýmit tizligini gowulaşdyrmak we eňegiň / çekiçiň / täsiriň könelmegini çaltlaşdyrýan duýdansyz artykmaç hadysalary azaltmak arkaly aşaky enjamlary goraýar. "Dogry" iýmitlendiriji, diňe ideal synag iýminde däl-de, sahypanyň hakyky iýmit şertinde (çyglylyk + palçyk + garyşyk ululyk paýlanyşy) durnukly köpçülikleýin akymy saklaýan serişdedir.
• Güýçleri: döwüjiniň ýüklenmegini durnuklaşdyrýar, köpri töwekgelçiligini azaldýar, başlangyç sahnada eşikleriň yzygiderliligini ýokarlandyrýar.
• Pikirler: dogry ölçegsiz geometriýa we iýmit ýagdaýy (çyglylyk / palçyk) deň däl akymyň döremegine sebäp bolup biler.
• Esasy RFQ maglumat nokatlary: çukuryň ululygy, iýmit bölejikleriniň ululygy, gaýtadan işleýiş kuwwaty (t / sag), hereketlendiriji güýji (kWt).
| Model | Groove ululygy (mm) |
Bölejikleriň ululygyny iýmitlendiriň (mm) |
Gaýtadan işlemek mümkinçiligi (t/h) |
Motor güýji (kWt) |
|---|---|---|---|---|
| GZD6523 | 650 × 2300 | 400-den az ýa-da deňdir | 40–80 | 1.1 × 2 |
| GZD9836 | 980 × 3600 | 500-den az ýa-da deňdir | 80–200 | 2.2 × 2 |
| GZD1136 | 1100 × 3600 | 700-den az ýa-da deňdir | 160–210 | 3.7 × 2 |
| GZD1238 | 1200 × 3800 | 750-den az ýa-da deňdir | 250–400 | 5.5 × 2 |
| GZD1250 | 1200 × 5000 | 750-den az ýa-da deňdir | 250–450 | 5.5 × 2 |
| GZD1538 | 1500 × 3800 | 1000-den az ýa-da deňdir | 400–500 | 7.5 × 2 |
| GZD1550 | 1500 × 5000 | 1000-den az ýa-da deňdir | 500–800 | 9.5 × 2 |
| GZD2038 | 2000 × 3800 | 1200-den az ýa-da deňdir | 800–1000 | 12.5 × 2 |
| GZD2050 | 2000 × 5000 | 1200-den az ýa-da deňdir | 800–1200 | 15 × 2 |
Agyr Hammer Crusher
A agyr çekiçmaterial we maksatly önüm aýönekeýleşdirilen akymda ýokary peselme gatnaşygy, köplenç mümkinçilik berýärbir - basgançakwe adaty ikinji derejeli eziji otlynyň zerurlygyny azaltmak. Jemi işleriň köpüsinde gözegçilik edilýän akym zolagyny öndürip biler (köplençbir geçelgede 0–60 mm çenli, materialy we konfigurasiýa baglylykda) düzülişi gysgaltmaga we geçiriş nokatlaryny azaltmaga kömek edýär.
Satyn alma nukdaýnazaryndan bubahasy - ton karary üçin -: akymy ýönekeýleşdirip bolar, ýöne iş wagty baglydyrabraziwlik, iýmitiň üýtgemegi we - bölek meýilnamalaşdyrmak. Sahypada möhüm bolan adaty dizaýn nokatlary asazlanylýan boşluk bilen - panjara gurluşy ýok.
Güýçleri:laýyk materiallarda ýokary peselme gatnaşygy; setiriň ýerleşişini aňsatlaşdyryp biler.
Pikirler:könelişmek daşyň gatylygyna / aşgazanyna duýgur; amaly ätiýaçlyklar talap edilýär.
Esasy RFQ maglumat nokatlary:material we abraziwlik, iň ýokary iýmit ululygy, maksatly akym zolagy, kuwwaty (t / sag), hereketlendiriji güýji (kWt) we Heavy vs Standard konfigurasiýasy.
| Görnüşi | Model | Iýmit ölçegi (mm) |
Potensial (t/h) |
Motor güýji (kWt) |
|---|---|---|---|---|
| Agyr | PCZ1312 | 500-den az ýa-da deňdir | 150–200 | 110 × 2 |
| PCZ1512 | 600-den az ýa-da deňdir | 250–400 | 160 × 2 | |
| PCZ1615 | 650-den az ýa-da deňdir | 400–700 | 220 × 2 | |
| PCZ1815 | 650-den az ýa-da deňdir | 400–900 | 250 × 2 | |
| PCZ1820 | 800-den az ýa-da deňdir | 800–1500 | 800-6 | |
| PCZ2125 | 1200-den az ýa-da deňdir | 2000–3000 | 1250-6 | |
| Standart | PC-0706 | 400-den az ýa-da deňdir | 50–70 | 75 |
| PC-1010 | 500-den az ýa-da deňdir | 80–150 | 90 × 2 | |
| PC-1012 | 200-den az ýa-da deňdir | 150–250 | 110 × 2 | |
| PC-1213 | 200-den az ýa-da deňdir | 250–300 | 132–160 × 2 | |
| PC-1216 | 250-den az ýa-da deňdir | 300–400 | 160–200 × 2 | |
| PC-1220 | 250-den az ýa-da deňdir | 400–600 | 200–220 × 2 |
Täsir ediji
Täsirli döwüjiler üçin saýlanýarikinji derejeli ezmek we şekillendirmekbölejikleriň görnüşi we sazlanylýan çykyş ululygy talap edilende. Adatça işleýärlertitreýän ekranlar bilen ýapyk zynjyrmaksatlaýyn derejelendirmek we ýalpak çykaryşy azaltmak. RFQ deňleşdirmek üçin,Oktal turbatassyklamagy maslahat berýärIýmitiň ululygy we iýmitiň açylmagybirinjiden, bu gözegçilik geçirijiligi we könelmegi; adaty gidrawlik täsir ediji döwüjiler aralygy öz içine alýar250-700 mm iýmitweKuwwaty 60–548 t / sagmaterial we konfigurasiýa baglylykda.
Bu kategoriýa köplenç tehniki hyzmatyň netijeliligi üçin saýlanýar:gidrawlik açylyşyelýeterliligi gowulandyrýar,çalşylýan eşikler(- çydamly garyndy geýiň) geýim çykdajylaryny dolandyrmaga kömek edýär wesazlanylýan akym sazlamasyamaly barlag aýlawy bilen durnukly bahalandyrmagy goldaýar.
Güýçleri:gowy şekillendiriş we sazlap bolýan akym; closed- zynjyry barlamak üçin berk laýyk.
Pikirler:abraziw iýmit lineriň sarp edilişini ýokarlandyrýar; durnukly iýmitlenmek iş wagtyny gowulandyrýar.
Esasy RFQ maglumat nokatlary:material we abraziwlik, iň ýokary iýmit (mm), iýmitiň açylmagy (mm), maksatly akym zolagy, kuwwaty (t / sag), hereketlendiriji güýji (kWt).
| Model | Aýratynlyklary (mm) |
Iýmitiň açylmagy (mm) |
Iň köp iýmitlenýän gapdal uzynlygy (mm) |
Potensial (t/h) |
Motor güýji (kWt) |
Agram (t) |
|---|---|---|---|---|---|---|
| PF-0807 | φ850 × 700 | 400 × 730 | 100-den az ýa-da deňdir | 15–30 | 30–45 | 6.5 |
| PF-1008 | φ1000 × 800 | 400 × 830 | 150-den az ýa-da deňdir | 30–50 | 37–55 | 10.5 |
| PF-1010 | φ1000 × 1050 | 400 × 1080 | 150-den az ýa-da deňdir | 50–80 | 55–75 | 12.5 |
| PF-1210 | φ1250 × 1050 | 400 × 1080 | 200-den az ýa-da deňdir | 70–120 | 110–132 | 15.8 |
| PF-1214 | φ1250 × 1400 | 400 × 1430 | 300-den az ýa-da deňdir | 130–180 | 132–160 | 19.8 |
| PF-1315 | φ1320 × 1500 | 860 × 1520 | 350-den az ýa-da deňdir | 160–250 | 200 | 26 |
| PF-1320 | φ1320 × 2000 | 860 × 2030 | 350-den az ýa-da deňdir | 200–300 | 280 | 32 |
| PF-1515 | φ1550 × 1500 | 900 × 1650 | 400-den az ýa-da deňdir | 300–350 | 160 × 2 | 38 |
YK seriýaly tegelek wibrasiýa ekrany
YK seriýaly ekranlar döwülen materiallary duzly fraksiýalara bölýär we ýapyk - zynjyryň aýlanyşyna gözegçilik edýär. Satyn almalar ekranyň meýdanyny, palubanyň sanyny we ölçeg ululygyny zerur çykyş fraksiýalaryna deňleşdirmeli, soňra sahypanyň şertleri üçin ýygylygy we amplitudany tassyklamaly.
Bir setirde, soňky fraksiýa çykyşyny kesgitleýän we aýlanyş ýüküni dolandyrýan "hil derwezesi". Ekranyň aşagy çyzylan ýa-da ýelmeýän iýmit bilen kör bolsa, ösümligiň tutuş önümi durnuksyz bolýar. Satyn alyş barlaglary, ululykdaky diapazonlary maksatly önümleriňize deňleşdirmeli we ekranyň konfigurasiýasynyň (gatlaklary, elek meýdany) dowamly aýlanyş artykmaçlygy bolmazdan bahalandyrylan geçirijini dowam etdirip biljekdigini tassyklamaly.
• Güýçleri: ulaldylyp bilinýän geçiriş, köp - fraksiýa derejesini goldaýar, aýlanyş gözegçiligi üçin amatly.
• Pikirler: ýelmeýän iýmit körlige sebäp bolup biler; Ekranyň media saýlamasy iş wagtyny sürýär.
• Esasy RFQ maglumat nokatlary: gatlaklar, elek meýdany (m²), toruň ululygy (mm), iň köp iýmitleniş ululygy (mm), kuwwaty (t / sag), ýygylygy (r / min), amplituda (mm), hereketlendiriji güýji (kW), agram (t).
| Model | Gatlaklar | Elek meýdany (m²) |
Meşiň ululygy (mm) |
Iýmitlenmegiň iň uly ululygy (mm) |
Potensial (t/h) |
Wibrasiýa ýygylygy (r / min) |
Iki gezek amplituda (mm) |
Motor güýji (kWt) |
Agram (t) |
|---|---|---|---|---|---|---|---|---|---|
| 2YK1235 | 2 | 4.2 | 5–50 | 80 | 15–100 | 800–970 | 8 | 5.5 | 3.2 |
| 3YK1235 | 3 | 4.2 | 5–50 | 80 | 30–100 | 800–970 | 8 | 7.5 | 4.4 |
| 2YK1545 | 2 | 6.75 | 5–50 | 100 | 50–180 | 800–970 | 8 | 15 | 5.3 |
| 3YK1545 | 3 | 6.75 | 5–50 | 100 | 50–210 | 800–970 | 8 | 15 | 6.1 |
| 4YK1545 | 4 | 6.75 | 5–50 | 100 | 50–240 | 800–970 | 8 | 18.5 | 6.9 |
| YK1848 | 1 | 8.8 | 5–100 | 200 | 56–330 | 755 | 11 | 15 | 7.2 |
| 2YK1848 | 2 | 8.8 | 5–100 | 200 | 56–330 | 750 | 11 | 15 | 6.2 |
| 3YK1848 | 3 | 8.8 | 5–100 | 200 | 56–330 | 970 | 7 | 22 | 7 |
| 2YK1860 | 2 | 10.8 | 5–80 | 200 | 50–330 | 800–970 | 8 | 22 | 8 |
| 3YK1860 | 3 | 10.8 | 5–80 | 200 | 50–360 | 800–970 | 8 | 22 | 8.6 |
| 4YK1860 | 4 | 10.8 | 5–80 | 200 | 100–400 | 800–970 | 8 | 30 | 9.2 |
| 2YK2160 | 2 | 12.6 | 5–100 | 200 | 100–430 | 970 | 8 | 30 | 8.8 |
| 3YK2160 | 3 | 12.6 | 5–100 | 200 | 100–460 | 970 | 8 | 30 | 9.45 |
| 4YK2160 | 4 | 12.6 | 5–100 | 200 | 120–460 | 970 | 8 | 30 | 10.9 |
| 2YK2470 | 2 | 16.8 | 5–100 | 200 | 150–500 | 970 | 8 | 37 | 9.63 |
| 3YK2470 | 3 | 16.8 | 5–100 | 200 | 150–550 | 970 | 8 | 37 | 11.5 |
| 4YK2470 | 4 | 16.8 | 5–100 | 200 | 180–600 | 970 | 8 | 37 | 12.78 |
| 2YK2860 | 2 | 16.8 | 5–100 | 400 | 200–700 | 970 | 8 | 37 | 16 |
| 3YK2860 | 3 | 16.8 | 5–100 | 400 | 200–700 | 970 | 8 | 37 | 16 |
| 2YK3072 | 2 | 21.6 | 5–100 | 400 | 250–800 | 750 | 8 | 30 × 2 | 18 |
| 3YK3072 | 3 | 21.6 | 5–100 | 400 | 250–800 | 750 | 8 | 30 × 2 | 18 |
Deprek elek
Deprek elek, adatça iýmit ýelmeşýän, garyşyk ýa-da adaty ekran mediýasyny kör etmek üçin saýlanýar. Satyn almalar silindriň ululygyna, aýlanyş tizligine, gradiýentine we amalda talap edilýän bölüniş kesilmegine gönükdirilmelidir.
Bu enjam, aşaky akymlary goramak we iýmitde ýokary palçykly mazmun ýa-da ekranyň kör bolmagyna sebäp bolan garyşyk ululyklar bolanda, - bölüniş tapgyry hökmünde köplenç ulanylýar. Satyn almalary saýlamak, göz öňünde tutulan aýralyk maksadynyň (skalping, - skrining ýa-da ýönekeý bahalandyrma) deprek dizaýn ukybyna we sahypanyň iýmit ýagdaýyna laýyk gelýändigini tassyklamaly.
• Güýçleri: - bölünmek üçin garyşyk / çygly iýmit üçin amatly {{0} ind kör garşy hereket.
• Pikirler: berk böleklere gözegçilik etmek üçin bahalandyrmagyň takyklygy, köplenç köp - palta titreýän ekranlardan pesdir.
• Esasy RFQ maglumat nokatlary: silindriň diametri / uzynlygy (mm), aýlanma tizligi (r / min), gradient (dereje), kuwwat (kW), kuwwat (t / sag), umumy ölçeg (mm).
| Spesifikasiýa | Silindriň diametri (mm) |
Silindriň uzynlygy (mm) |
Tizligi aýlaň (r / min) |
Gradient (dereje) |
Kuwwat (kWt) |
Potensial (t/h) |
Umumy ölçeg (L × W × H) (mm) |
|---|---|---|---|---|---|---|---|
| GS1.0 × 3.0 | 1000 | 3000 | 22 | 2–2.5 | 1.5 | 20–60 | 3500×1400×2200 |
| GS1.2 × 4.5 | 1200 | 4500 | 17 | 2–2.5 | 4 | 30–80 | 5700×1600×2400 |
| GS1.5 × 5.0 | 1500 | 5000 | 14 | 2–2.5 | 7.5 | 80–160 | 6860×1900×2810 |
| GS1.8 × 6.0 | 1800 | 6000 | 12 | 2–2.5 | 11 | 110–260 | 7300×2000×3000 |
| GS1.8 × 8.0 | 1800 | 8000 | 11.5 | 2–2.5 | 11 | 150–360 | 10000×2200×3200 |
Spiral çäge ýuwujy (nurbat ýuwujy) - Palçyk we ýüpi aýyrmak
A spiral daş kir ýuwýan maşyn(spiral çäge ýuwujy / nurbat ýuwujy) ulanylýarösümlikleri ýuwmak we barlamak"arassaçylyk" we dereje durnuklylygy kabul etmek talaplary bolanda palçykdan, palçykdan we ýeňil organiklerden çäge we agregatlardan aýyrmak. Gurluş, arassalamak we arassalamak bilen gözegçilikde saklanýan akym bilen birleşdirip, arassalaýjy materiallary akdyrylanda arassalaýjy materiallary bölüp, yzygiderli ýuwmagy amala aşyrýar.
Satyn almalara baha bermek, ýuwmagyň netijeliligini we işleýiş durnuklylygyny gönüden-göni kesgitleýän üýtgeýänlere gönükdirilmelidir:ýaşaýyş wagty (nurbatyň diametri + çukuryň uzynlygy), agitasiýa derejesi (spiral tizligi), gidrawliki ýagdaýy (suw akymynyň tizligi we aşmagy) we gaty ýüklemek (t / sag we iýmit palçygy). Bu üýtgeýjiler ýokarky barlag ýüküne laýyk gelmeýän bolsa, adaty meselelerde jerimeleriň {{1} göterimi, durnuksyz akym çyglylygy we ýalňyşlyklar sebäpli kuwwat ýitirilmegi bar.
Hinguwmagyň öndürijiligi sahypanyň ýalňyş ulgamy bilen çäklendirilendigi sebäpli, çäkleri bilelikde kesgitlenmelisuwy boşatmak, çözmek / anyklamak we suwy gaýtadan işlemek. Bakyň ululygyny, aşmagy dolandyrmagy we suwy gaýtadan ulanmagy çözmek üçin iş meýilnamasy köplenç kagyzdaky “ýuwulan gum” bilen önümçiligiň yzygiderli hiliniň arasyndaky tapawutdyr.
Takyk ululyk we sitata üçinOktal turba, tassyklamagyňyzy haýyş edýäris: iýmit materialynyň görnüşi, çak edilýän palçyk / palçyk derejesi, maksat kuwwaty (t / sag), zerur arassaçylyk (kesgitlenen bolsa jerime çäkleri), bar bolan suw üpjünçiligi, akym tertibi we çözgüt / düşündiriş zynjyrynyň bardygyny ýa-da ýokdugyny. Nurbatlaryň ululygyny we işleýiş aralygyny hakyky gaty we suw balansyna deňleşdireris we nasoslar, çybyklar we ýumşak işlemek üçin gabat gelýän interfeýsleri kesgitläris.
| Haryt | XS1050 | XS1275 | XS1575 | XS1875 | XS2080 |
|---|---|---|---|---|---|
| Buraw diametri (mm) |
1000 | 1200 | 1500 | 1800 | 2000 |
| Uzynlyk (mm) |
5000 | 5400 | 7200 | 7200 | 8000 |
| Spiral tizlik (r / min) |
18 | 16 | 14 | 12 | 8 |
| Potensial (t/h) |
10–30 | 30–50 | 50–80 | 80–150 | 100–200 |
| Motor güýji (kWt) |
11 | 15 | 30 | 37 | 45 |
| Ölçeg uzynlygy (m) |
8 | 9.7 | 9.9 | 10 | 10.5 |
| Ölçeg giňligi (m) |
1.25 | 1.44 | 1.85 | 2.1 | 2.5 |
| Ölçeg beýikligi (m) |
2.2 | 2.4 | 2.8 | 3.2 | 3 |
Effokary netijelilik çägäni ýuwýan maşyn
Sandokary - netijelilik çäge ýuwujy maşynlar hapalary azaltmak we taýýar çäge arassalygyny we yzygiderliligini ýokarlandyrmak üçin ulanylýar. Satyn almalar makaranyň diametrini, iýmit {{2} size ölçeg çäginde, zerur kuwwat zolagyny we gurnama ölçeglerini tassyklamaly.
Bu enjam, adatça, taýýar çägäniň hili has yzygiderli bolmaly we kuwwatlyk maksatlary durnukly ýuwulmagy talap edýän ýerlerde ulanylýar. Satyn alma kesgitlemesi suwuň elýeterliligini, çökündileri dolandyrmagy we suwuň gaýtadan işleniş aýlawyny işledip-etmezligini öz içine almalydyr, sebäbi bu faktorlar işleýiş durnuklylygyna we ýerine ýetiriş talaplaryna täsir edýär.
• Güýçleri: çäge - çyzyklarynda taýýar çäge hilini we gaýtadan işlemegiň durnuklylygyny ýokarlandyrýar.
• Pikirler: suwdan peýdalanmak we çökündileri dolandyrmak sahypanyň gaýtadan işlemek / takyklamak ukybyna laýyk gelmelidir.
• Esasy RFQ maglumat nokatlary: makaranyň diametri (mm), ululygy (mm), iýmit {{0} feed, kuwwaty (t / sag), kuwwat (kW), ölçegleri (mm).
| Model | Reel diametri (mm) |
Ölçegde {{0} feed iýmitleniň (mm) |
Potensial (t/h) |
Kuwwat (kWt) |
Ölçegleri (L × W × H) (mm) |
|---|---|---|---|---|---|
| HY2600 | φ2600 | 10-dan az ýa-da deňdir | 20–50 | 5.5 | 3195×2100×2700 |
| HY2800 | φ2800 | 10-dan az ýa-da deňdir | 30–70 | 5.5 | 3270×2100×2900 |
| HY3000 | φ3000 | 10-dan az ýa-da deňdir | 50–120 | 11 | 3766×2382×3100 |
| HY3216 | φ3200 | 10-dan az ýa-da deňdir | 120–180 | 15 | 4100×2800×3250 |
| HY3624 | φ3600 | 10-dan az ýa-da deňdir | 140–220 | 18.5 | 4300×3970×3685 |
| HY4530 | φ4500 | 10-dan az ýa-da deňdir | 180–250 | 22 | 6010×4450×4622 |
Çelek lifti
Çelek lifti dikligine geçirmek üçin ulanylýar, zawodyň ýerleşişi uzak meýilli geçirişiň ýerine ykjam beýikligi goldaýar. Satyn almalar iň ýokary materialyň ululygyny, kuwwatlyk zolagyny, çelek aralygy, ulag tizligini we oturdylan güýç aralygyny tassyklamaly.
Bu gurluş, adatça ykjam ösümlikleriň ýerleşişi we ýapyk dik götermek üçin saýlanýar. Satyn alyş barlaglary hakyky material ululygynyň paýlanyşyny we daşarky obýekt töwekgelçiligini tassyklamaly, sebäbi aşa köp bölekler ýa-da galyndylar dyknyşyklara we meýilleşdirilmedik duralgalara sebäp bolup biler. Bejeriş ygtyýary, gözleg gapylary we ygtybarly hyzmat meýdany gurnama konwertiniň bir bölegi hökmünde tassyklanmalydyr.
• Güýçleri: ykjam aýak yzy we berk ýerlerde dik dik götermek.
• Pikirler: ululykdaky bölekler we daşary ýurt zatlary dykyzlyk töwekgelçiligini ýokarlandyrýar; hyzmat etmek we gözleg gapylary meýilleşdirilmelidir.
• Esasy RFQ maglumat nokatlary: iň uly material ululygy (mm), kuwwaty (m³ / sag), ulag tizligi (m / s), çelek aralygy (mm), kuwwat (kWt).
| Model | Iň uly material ölçegi (mm) |
Potensial (m³/h) |
Ulag tizligi (m/s) |
Çelek aralygy (mm) |
Kuwwat (kWt) |
|---|---|---|---|---|---|
| 200 | 25-den az ýa-da deňdir | 3.5–8 | 1–1.25 | 400 | 3–7.5 |
| 250 | 30-dan az ýa-da deňdir | 5.5–12 | 1–1.25 | 500 | 3–7.5 |
| 300 | 40-dan az ýa-da deňdir | 15–30 | 1–1.25 | 500 | 3–11 |
| 400 | 40-dan az ýa-da deňdir | 50–90 | 1.4 | 512 | 7.5–18.5 |
| 500 | 40-dan az ýa-da deňdir | 70–110 | 1.5 | 688 | 11–22 |
| 630 | 50-den az ýa-da deňdir | 110–180 | 1.5 | 688 | 11–22 |
Satuw üçin gaýa Crusher önümçilik liniýasynyň konfigurasiýalary
Bu diagramma dört standarty görkezýärdaş ezýän önümçilik liniýasykuwwaty boýunça tertipler:150–200 TPH, 350–400 TPH, 600–800 TPH we 1000–1200 TPH. Her düzüliş, köp - ululykdaky agregatlary ýapyk - zynjyr bilen yzyna gaýtarmak üçin iýmitlendirmek, ezmek we skrini birleşdirýär. Materiallaryňyzy, iň uly iýmit ululygyny, maksatly önümleri we zerur tph - Oktal turba degişli setir konfigurasiýasyna laýyk geler.
Öň {{0} ipment Iberiliş barlagy we goýberiş barlaglary
Iberilmezden ozal, amaly - önümiň laýyklygy, yzarlanylyşy we gaplaýyş taýýarlygy boýunça amaly goýberiş tertibi gurulýar:
• Esasy interfeýsler we kritiki ululyk nokatlary üçin ölçegli barlag (model / spektr boýunça ulanylýar)
• Zyýan töwekgelçiligini, berkidijiniň bitewiligini we ýygnamagyň dolylygyny wizual barlamak
• Identifikasiýa barlagy: gaplama sanawy we sargyt çäkleri bilen gabat gelýän model we at ýazgy salgylanmalary
• Gaplamak barlagy: kabul ediş garyndysyny azaltmak üçin elementleriň sany, esbaplar / ätiýaçlyklaryň bölünişi we belligiň görnükliligi {{0} up
Has ýumşak kabul etmek üçin köplenç goýberilen goşmaça maglumatlar:
• Bir sandyk ýa-da birlik üçin bellikleri we kesgitlemäni (model, mukdar, jemi / arassa agram)
• Sahypany gurnamagyň gijä galmazlygy üçin anyk bellikler bilen aýratyn gaplanan esbaplar we ätiýaçlyk şaýlary
• Resminamalar paketiniň PO çäklerine we gaplaýyş sanawy elementlerine deňleşdirilmegi
Sorag-jogap
1-nji sorag: Daş ýykyjy nähili işleýär?
2-nji sorag: Göçme gaýa döwüjisi vs ykjam gaýa ýykyjy {{1} buy alyjylar üçin näme tapawut bar?
3-nji sorag: Dogry spiral çäge ýuwujy ululygyny nädip saýlamaly (ýekeje vs goşa nurbat)?
4-nji sorag: Daş satýan kärende kärendesini ýa-da diňe satmak üçin gaýa döwüjileri hödürleýärsiňizmi?
Şahadatnamalar
CE şahadatnamasy
ISO 9001 şahadatnamasy
API Q1 şahadatnamasy
ABS şahadatnamasy
AP-5L şahadatnamasy
API-5CT şahadatnamasy
| Esasy element | Näme üpjün etmeli | Näme tassyklamaly (kabul etmek) |
|---|---|---|
| Material we abraziwlik | material görnüşi + geýim duýgurlygy | döwüjiniň görnüşi + geýmek - bölek meýilnamasy (çyzgylar / çekiçler) |
| Iň ýokary iýmit ölçegi (mm) | iň uly bölek / iýmit ululygy | iýmitiň açylmagy we - ekranyň zerurlygy |
| Göwrüm (t / sag) | tph talap + iýmit ýagdaýy | kesgitlenen şertde kuwwatlyk zolagy |
| Maksatly önümler / dereje | nyşan ululyklary + dereje egrisi | basgançak saýlamak + ekran mesleri / gaýtadan işlemek |
| Zynjyryň görnüşi | açyk ýa-da ýapyk zynjyr | aýlaw aýlawynyň durnuklylygy we aýlanyş gatnaşygy |
| Crusher tapgyrlary | esasy + ikinji derejeli zerurlyklar | eňek + täsir / konus / çekiç + islege bagly VSI şekillendiriş |
| Kuwwat standarty | naprýa / eniýe / ýygylyk + başlangyç usuly | motor kW deňleşdirmek we elektrik utgaşyklygy |
| Kabul ediş netijeleri | zerur barlaglar / resminamalar | çykaryş sazlaýyş diapazony + geýmek - bölek çäkleri + at ýazgysy / gaplama sanawy gabat gelýär |
Gyzgyn bellikler: satylýan gaýa döwüjisi, göçme gaýa döwüjisi, gaýa döwüji maşyn, eňek döwüjisi, täsir ediji, konus döwüjisi, ykjam gaýa döwüjisi, kiçi gaýa döwüjisi, kiçi gaýa döwüjisi
Öňki
Eňek döwüjisiNext2
Maglumat ýokŞeýle hem halap bilersiňiz
Gözleg iberiň
